Telhado no Revit

Pessoal,

recebi uma mensagem do colega César do fórum REVITPT sobre os telhados no Revit.

” O Revit faz vários tipos de Madeiramento, sejam eles Simples/Completo e tb o desejado.

Tipos de cobertura com Telhado 3D(com diferentes perfis) de forma automática, com os cortes perfeitos e inclusive o tipo de telhão(uma familia própria) que se aplica na cumeeira e ou rincão.

Só é necessário reconfigurar o tipo de roof splope glazed, para o que se pretende e é bem melhor do que a solução beam System.

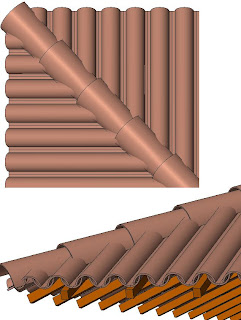

Aqui fica umas amostras, para quem quiser ver o resultado final.

Mais informações visitar, http://www.revitpt.com/

Atentamente,

César.”

Sugiro uma visita ao Fórum RevitPT e conferir, com mais detalhes, as dicas do César.
